Un plano de planta es un elemento fundamental en el área de la arquitectura y el diseño de interiores. Consiste en un dibujo técnico que representa de forma detallada y precisa la distribución espacial de un ambiente o edificio en un plano horizontal, visto desde arriba. En este artículo, exploramos la definición de plano de planta, su importancia en el proyecto arquitectónico, los tipos de plano de planta que se encuentran hoy en día y te enseñamos cómo leer un plano de planta, ¡paso a paso!

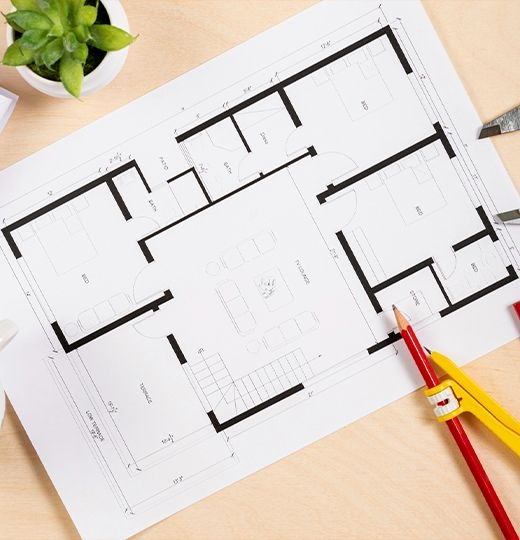

Un plano de planta es un elemento fundamental en el área de la arquitectura y el diseño de interiores. Consiste en un dibujo técnico que representa de forma detallada y precisa la distribución espacial de un ambiente o edificio en un plano horizontal, visto desde arriba.
El plano de planta se crea con base en medidas y escalas específicas, permitiendo una visualización clara de las dimensiones y proporciones de las habitaciones, paredes, puertas, ventanas y otros elementos estructurales presentes en el proyecto. Este tipo de representación gráfica es esencial para la comprensión del diseño y la funcionalidad de un espacio incluso antes de su construcción.
Se considera uno de los principales documentos de un proyecto de arquitectura. Se utiliza tanto para la concepción inicial de la edificación como para orientar la ejecución de la obra. Además, es fundamental para el proyecto estructural, el proyecto de instalaciones eléctricas, hidráulicas, de climatización y demás sistemas que componen la infraestructura del espacio.
El plano de planta puede presentar diferentes niveles de detalle, dependiendo de la etapa del proyecto y de la finalidad del dibujo. Puede incluir elementos como mobiliario, equipos, medidas precisas de cada ambiente, flechas indicando flujos de circulación e incluso símbolos que representan los materiales a utilizar.
A través del plano de planta, es posible analizar la disposición de las habitaciones, la interconexión entre ellas y el flujo de personas dentro del ambiente. Esto permite al arquitecto evaluar la funcionalidad, proponer soluciones para optimizar el espacio y anticipar posibles problemas antes de la ejecución del proyecto.
El plano de planta desempeña varias funciones importantes en el proyecto arquitectónico, siendo la base para la creación de un ambiente funcional, cómodo y estéticamente agradable. Algunas de estas funciones incluyen la distribución de los espacios, la definición de la circulación y la consideración de la ergonomía.
La distribución de los espacios es una de las principales preocupaciones en la concepción de un proyecto arquitectónico. El plano de planta permite al arquitecto visualizar y planificar la disposición de habitaciones, ambientes y áreas de servicio, teniendo en cuenta las necesidades y preferencias de los usuarios. Permite determinar la ubicación de dormitorios, salas, cocina, baños, oficinas y otras áreas de acuerdo con su funcionalidad e interrelación.
Además, el plano de planta también ayuda en la definición de la circulación dentro del espacio arquitectónico. La disposición de las puertas, pasillos y áreas de paso se planifica estratégicamente para permitir una circulación fluida y eficiente entre los diferentes espacios. El plano de planta tiene en cuenta la accesibilidad, la conectividad entre los ambientes y la disposición de los elementos que facilitan la locomoción, como escaleras, ascensores y rampas.
Otro aspecto importante es la ergonomía, que se refiere al estudio de las relaciones entre los usuarios y el ambiente construido. El plano de planta se utiliza para garantizar el confort y la usabilidad de los espacios, considerando factores como dimensiones adecuadas de los ambientes, proporciones armoniosas, posicionamiento de los muebles y equipos, iluminación natural y artificial, ventilación y acústica. A través del plano de planta, es posible planificar el posicionamiento correcto de elementos como puertas, ventanas y puntos de acceso a los servicios públicos.
Existen varios tipos de plano de planta utilizados en diferentes contextos. Aquí están los 3 tipos más comunes: plano de planta humanizado, plano de planta técnico y plano de planta digital.

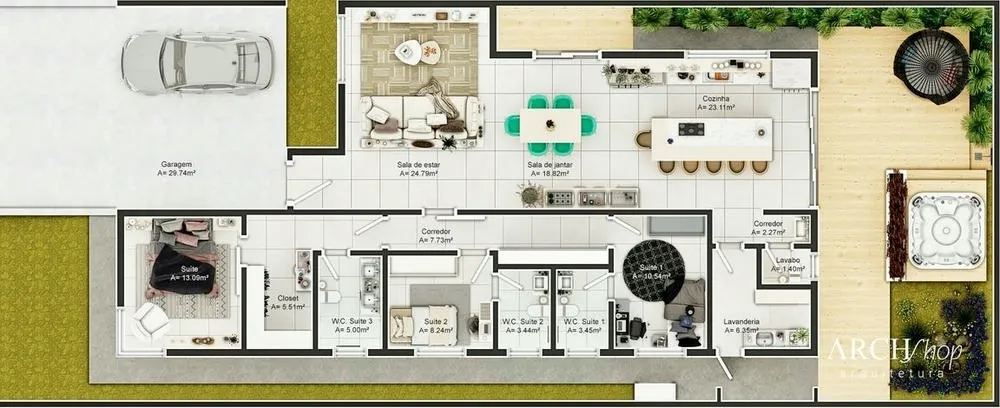

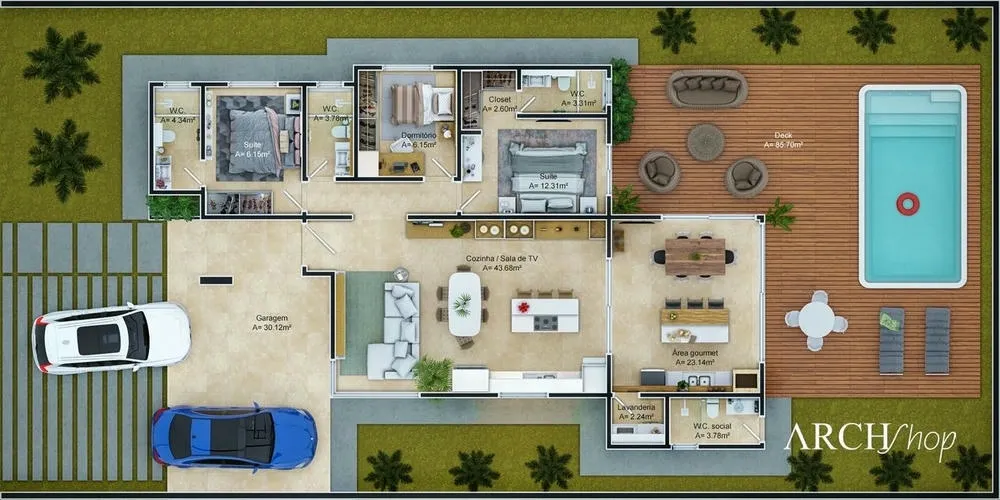

El plano de planta humanizado es una representación gráfica de un ambiente o casa, siendo más ilustrativo y menos técnico. Se utiliza frecuentemente en proyectos de diseño de interiores para comunicar ideas y conceptos a los clientes de una forma más visual y comprensible. El plano de planta humanizado suele incluir elementos de decoración, texturas e indicaciones de colores, proporcionando una representación más realista del espacio final.

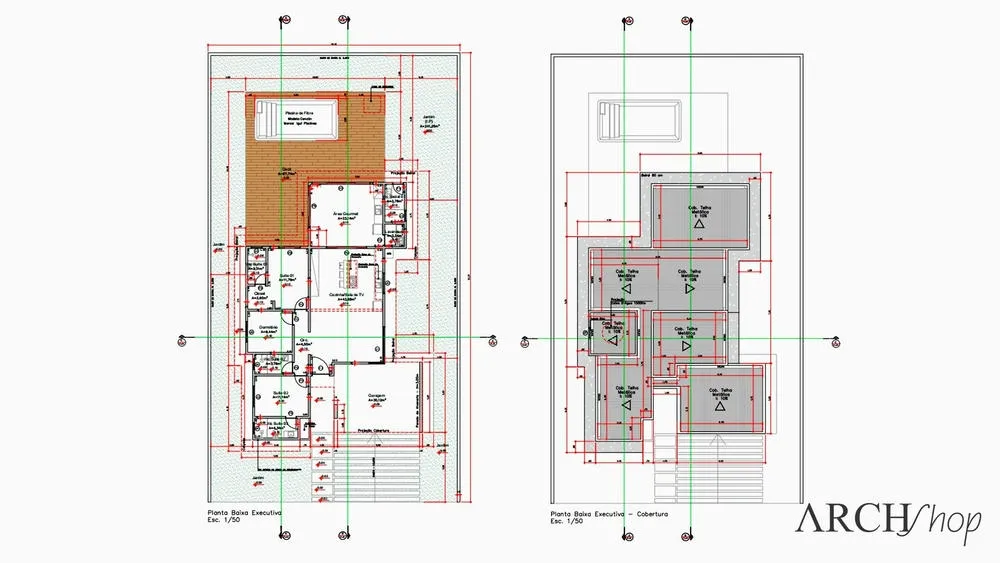

El plano de planta técnico es una representación más precisa y estandarizada de un ambiente. Se elabora con el uso de herramientas de dibujo técnico, como regla, escuadras y compás, o con la ayuda de software. Este tipo de plano de planta se utiliza en arquitectura, ingeniería civil y diseño de interiores para crear una visión clara y detallada del espacio. El plano de planta técnico muestra la disposición de las habitaciones, la ubicación de las paredes, puertas, ventanas, mobiliario fijo y otras características importantes. Es esencial para planificar la construcción, reforma o decoración de un ambiente, permitiendo una comprensión precisa de las dimensiones y proporciones del espacio.

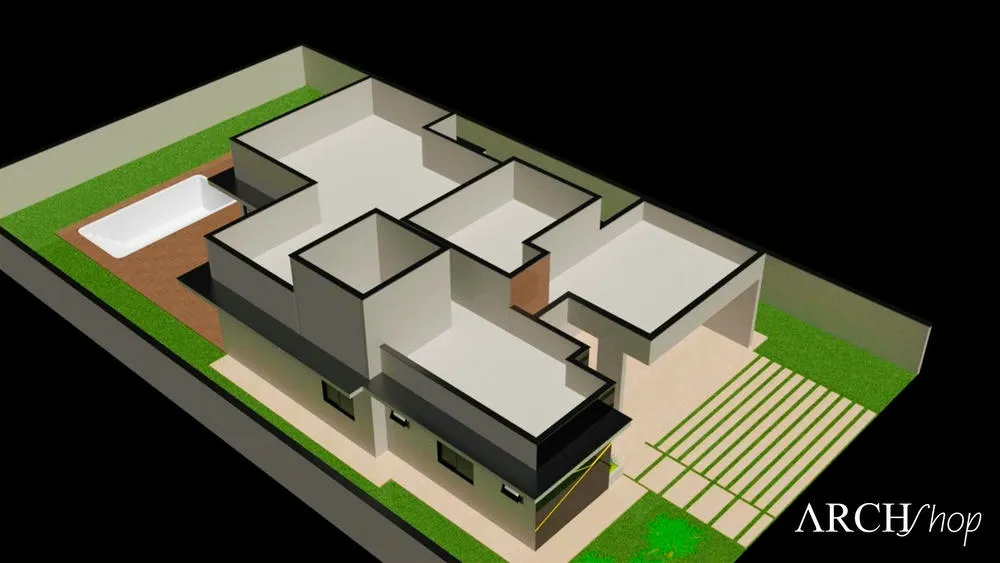

El plano de planta digital es una versión electrónica del plano de planta técnico. Se crea utilizando software de diseño asistido por computadora (CAD) o software de modelado tridimensional (3D). El plano de planta digital es altamente preciso y ofrece ventajas adicionales, como la capacidad de manipular y modificar fácilmente el proyecto, generar visualizaciones en 3D, realizar simulaciones de iluminación y crear renderizaciones realistas. Este tipo de plano de planta es ampliamente utilizado en proyectos arquitectónicos, ingeniería civil y diseño de interiores, ya que permite una mejor comunicación entre los profesionales involucrados y una visualización más inmersiva del proyecto final.
Es importante observar que, independientemente del tipo de plano de planta utilizado, el objetivo principal es proporcionar una representación clara y comprensible del espacio en cuestión. Cada tipo de plano de planta tiene sus propias características y usos específicos, pero todos desempeñan un papel crucial en la planificación y visualización de proyectos arquitectónicos y de diseño.
Cuando te encuentras con un plano de planta por primera vez, puede parecer un enredo de líneas y símbolos indescifrables. Sin embargo, entender un plano de planta es esencial para comprender la distribución de los espacios en una construcción. Por eso, aquí te explicaremos paso a paso cómo leer un plano de planta de forma sencilla, incluso para aquellos sin conocimiento previo en arquitectura.
Antes de empezar a analizar el plano de planta, es importante entender la escala utilizada. Normalmente, los planos de planta se dibujan a una escala reducida, como 1:50 o 1:100, donde cada unidad en el dibujo representa una cantidad mayor en la realidad. La escala es esencial para comprender las proporciones y dimensiones de los ambientes representados.
Observa el título o la leyenda del plano de planta para identificar los diferentes ambientes representados, como sala de estar, cocina, dormitorios, baños, etc. Cada ambiente estará indicado por un nombre o una sigla, facilitando la comprensión del diseño general de la construcción.
Las paredes están representadas por líneas gruesas en el plano de planta. Definen la forma y el tamaño de los ambientes. Las paredes exteriores generalmente se representan con líneas más gruesas en comparación con las internas. Presta atención a las paredes de diferente grosor, ya que pueden indicar elementos estructurales, como pilares y vigas.
Las aberturas, como puertas y ventanas, se simbolizan con líneas de diferentes formas y tamaños. Las puertas se representan con líneas rectangulares, mientras que las ventanas pueden tener diferentes formatos, dependiendo del tipo. Observa los símbolos y las indicaciones cercanas a las aberturas para entender sus dimensiones y características.
Además de paredes, puertas y ventanas, los planos de planta pueden presentar otros elementos complementarios, como escaleras, baños, áreas de servicio, entre otros. Cada uno de estos elementos tendrá su propio símbolo o indicación específica en el plano. Busca en la leyenda o el símbolo correspondiente para identificarlos correctamente.
Las flechas en el plano de planta indican la orientación norte y pueden ayudar a comprender la posición de las habitaciones en relación con el ambiente externo. Además, puede haber indicaciones de medidas, como el largo y el ancho de los ambientes. Presta atención a esta información para tener una noción más precisa del espacio disponible en cada habitación.
Con estos sencillos pasos, estarás más preparado para entender un plano de planta e interpretar la información esencial sobre la distribución de los ambientes en una construcción. Recuerda que la práctica es fundamental para mejorar tu habilidad de lectura de planos de planta. Por lo tanto, no dudes en practicar con ejemplos reales y explorar otras fuentes de conocimiento para profundizar aún más en este fascinante universo. En general, el plano de planta es una representación gráfica esencial en la arquitectura, que proporciona información detallada sobre la distribución espacial de un ambiente o edificio. Es un documento fundamental para la concepción, planificación y ejecución de proyectos arquitectónicos, permitiendo una visualización clara y precisa del espacio antes de su construcción.
