O que é uma planta baixa?

Uma planta baixa é um elemento fundamental na área da arquitetura e design de interiores. Ela consiste em um desenho técnico que representa de forma detalhada e precisa a distribuição espacial de um ambiente ou edifício em um plano horizontal, visto de cima. Neste artigo, exploramos a definição de planta baixa, sua importância no projeto arquitetônico, os tipos de planta baixa encontrados hoje e te ensinamos como ler uma planta baixa, passo a passo!

O que é uma planta baixa?
A importância da planta baixa na arquitetura
Tipos de planta baixa
Como ler uma planta baixa? Passo a passo

O que é uma planta baixa?

Uma planta baixa é um elemento fundamental na área da arquitetura e design de interiores. Ela consiste em um desenho técnico que representa de forma detalhada e precisa a distribuição espacial de um ambiente ou edifício em um plano horizontal, visto de cima.

A planta baixa é criada com base em medidas e escalas específicas, permitindo uma visualização clara das dimensões e proporções dos cômodos, paredes, portas, janelas e outros elementos estruturais presentes no projeto. Esse tipo de representação gráfica é essencial para a compreensão do layout e funcionalidade de um espaço antes mesmo de sua construção.

É considerada um dos principais documentos de um projeto de arquitetura. Ela é utilizada tanto para a concepção inicial da edificação como para orientar a execução da obra. Além disso, é fundamental para o planejamento de instalações elétricas, hidráulicas, de climatização e demais sistemas que compõem a infraestrutura do espaço.

A planta baixa pode apresentar diferentes níveis de detalhamento, dependendo do estágio do projeto e da finalidade do desenho. Pode incluir elementos como mobiliário, equipamentos, medidas precisas de cada ambiente, setas indicando fluxos de circulação e até mesmo símbolos representando os materiais a serem utilizados.

Por meio da planta baixa, é possível analisar a disposição dos cômodos, a interconexão entre eles e o fluxo de pessoas dentro do ambiente. Isso permite ao arquiteto ou designer avaliar a funcionalidade, propor soluções de otimização do espaço e antecipar possíveis problemas antes da execução do projeto.

A importância da planta baixa na arquitetura

A planta baixa desempenha várias funções importantes no projeto arquitetônico, sendo a base para a criação de um ambiente funcional, confortável e esteticamente agradável. Algumas dessas funções incluem a distribuição dos espaços, a definição da circulação e a consideração da ergonomia.

A distribuição dos espaços é uma das principais preocupações na concepção de um projeto arquitetônico. A planta baixa permite ao arquiteto visualizar e planejar a disposição de cômodos, ambientes e áreas de serviço, levando em conta as necessidades e preferências dos usuários. Ela permite determinar a localização de quartos, salas, cozinha, banheiros, escritórios e outras áreas de acordo com sua funcionalidade e inter-relação.

Além disso, a planta baixa também auxilia na definição da circulação dentro do espaço arquitetônico. A disposição das portas, corredores e áreas de passagem é estrategicamente planejada para permitir uma circulação fluída e eficiente entre os diferentes espaços. A planta baixa leva em consideração a acessibilidade, a conectividade entre os ambientes e a disposição dos elementos que facilitam a locomoção, como escadas, elevadores e rampas.

Outro aspecto importante é a ergonomia, que se refere ao estudo das relações entre os usuários e o ambiente construído. A planta baixa é utilizada para garantir o conforto e a usabilidade dos espaços, considerando fatores como dimensões adequadas dos ambientes, proporções harmoniosas, posicionamento dos móveis e equipamentos, iluminação natural e artificial, ventilação e acústica. Através da planta baixa, é possível planejar o posicionamento correto de elementos como portas, janelas e pontos de acesso aos serviços públicos.

Tipos de planta baixa

Existem vários tipos de planta baixa utilizados em diferentes contextos. Aqui estão os 3 tipos mais comuns: planta baixa humanizada, planta baixa técnica e planta baixa digital.

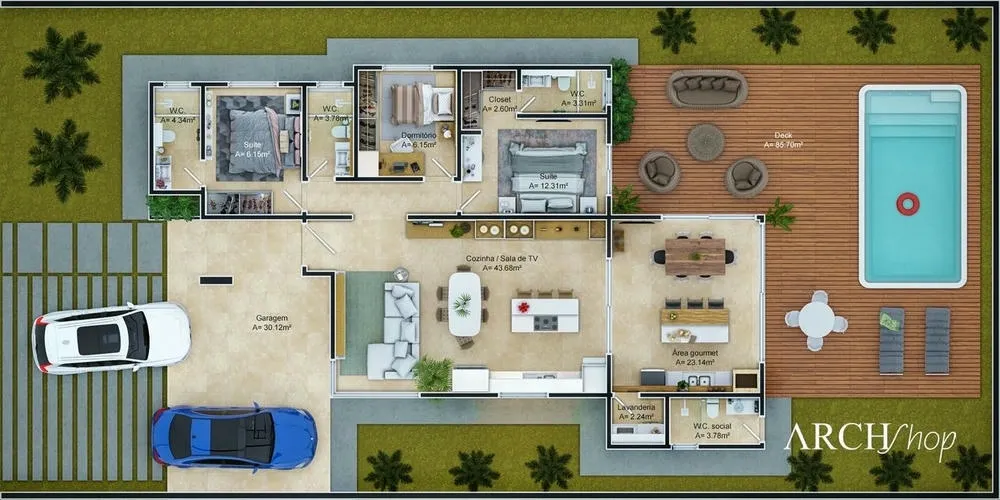

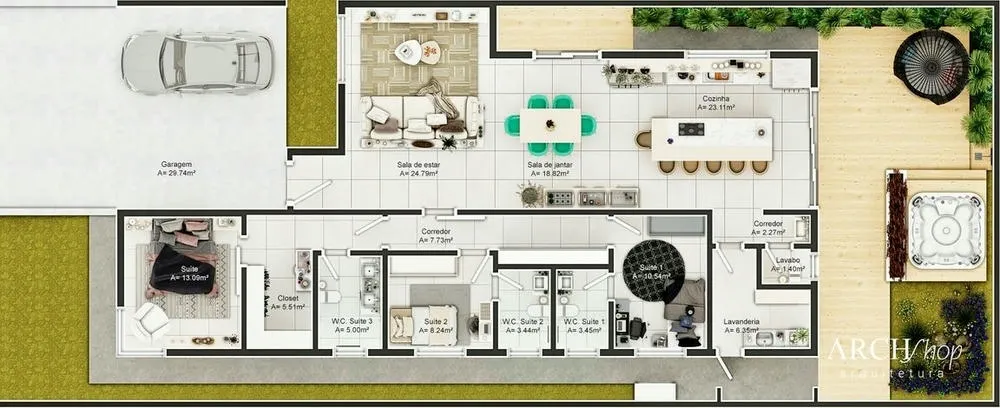

Planta baixa humanizada

A planta baixa humanizada é uma representação gráfica de um ambiente ou casa, sendo mais ilustrativo e menos técnico. É frequentemente usado em projetos de design de interiores para comunicar ideias e conceitos aos clientes de forma mais visual e compreensível. A planta baixa humanizada costuma incluir elementos de decoração, texturas e indicações de cores, proporcionando uma representação mais realista do espaço final.

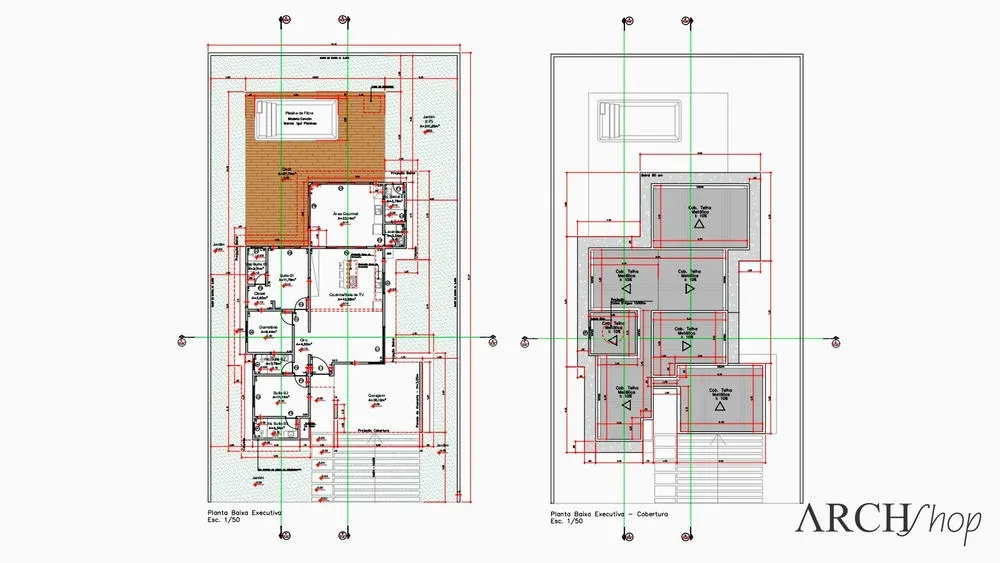

Planta baixa técnica

A planta baixa técnica é uma representação mais precisa e padronizada de um ambiente. É elaborada com o uso de ferramentas de desenho técnico, como régua, esquadros e compasso, ou com o auxílio de softwares. Esse tipo de planta baixa é usado em arquitetura, engenharia civil e design de interiores para criar uma visão clara e detalhada do espaço. A planta baixa técnica mostra a disposição dos cômodos, a localização das paredes, portas, janelas, mobiliário fixo e outras características importantes. Ela é essencial para planejar a construção, reforma ou decoração de um ambiente, permitindo uma compreensão precisa das dimensões e proporções do espaço.

Planta baixa digital

A planta baixa digital é uma versão eletrônica da planta baixa técnica. Ela é criada usando software de design assistido por computador (CAD) ou software de modelagem tridimensional (3D). A planta baixa digital é altamente precisa e oferece vantagens adicionais, como a capacidade de manipular e modificar facilmente o projeto, gerar visualizações em 3D, realizar simulações de iluminação e criar renderizações realistas. Esse tipo de planta baixa é amplamente utilizado em projetos arquitetônicos, engenharia civil e design de interiores, pois permite uma melhor comunicação entre os profissionais envolvidos e uma visualização mais imersiva do projeto final.

É importante observar que, independentemente do tipo de planta baixa utilizado, o objetivo principal é fornecer uma representação clara e compreensível do espaço em questão. Cada tipo de planta baixa tem suas próprias características e usos específicos, mas todos desempenham um papel crucial no planejamento e na visualização de projetos arquitetônicos e de design.

Como ler uma planta baixa?

Quando se depara com uma planta baixa pela primeira vez, pode parecer um emaranhado de linhas e símbolos indecifráveis. No entanto, entender uma planta baixa é essencial para compreender a distribuição dos espaços em uma construção. Por isso, vamos aqui explicar passo a passo como ler uma planta baixa de forma simples, mesmo para aqueles sem conhecimento prévio em arquitetura.

Primeira etapa: a escala

Antes de começarmos a analisar a planta baixa, é importante entender a escala utilizada. Normalmente, as plantas baixas são desenhadas em uma escala reduzida, como 1:50 ou 1:100, em que cada unidade no desenho representa uma quantidade maior na realidade. A escala é essencial para compreender as proporções e dimensões dos ambientes representados.

Segunda etapa: identificação dos ambientes

Observe o título ou a legenda da planta baixa para identificar os diferentes ambientes representados, como sala de estar, cozinha, quartos, banheiros, etc. Cada ambiente será indicado por um nome ou uma sigla, facilitando a compreensão do layout geral da construção.

Terceira etapa: análise das paredes e divisões

As paredes são representadas por linhas grossas na planta baixa. Elas definem a forma e o tamanho dos ambientes. As paredes externas geralmente são representadas por linhas mais grossas em comparação com as internas. Preste atenção às paredes de espessura diferenciada, pois podem indicar elementos estruturais, como pilares e vigas.

Quarta etapa: portas e janelas

As aberturas, como portas e janelas, são simbolizadas por linhas com diferentes formatos e tamanhos. As portas são representadas por linhas retangulares, enquanto as janelas podem ter diferentes formatos, dependendo do tipo. Observe os símbolos e as indicações próximas às aberturas para entender suas dimensões e características.

Quinta etapa: elementos complementares

Além de paredes, portas e janelas, as plantas baixas podem apresentar outros elementos complementares, como escadas, banheiros, áreas de serviço, entre outros. Cada um desses elementos terá seu próprio símbolo ou indicação específica na planta. Procure pela legenda ou pelo símbolo correspondente para identificá-los corretamente.

Sexta etapa: setas e indicações

As setas na planta baixa indicam a orientação norte e podem ajudar a compreender a posição dos cômodos em relação ao ambiente externo. Além disso, pode haver indicações de medidas, como comprimento e largura dos ambientes. Fique atento a essas informações para ter uma noção mais precisa do espaço disponível em cada cômodo.

Conclusão

Com esses passos simples, você estará mais preparado para entender uma planta baixa e interpretar as informações essenciais sobre a distribuição dos ambientes em uma construção. Lembre-se de que a prática é fundamental para aprimorar sua habilidade de leitura de plantas baixas. Portanto, não hesite em praticar com exemplos reais e explorar outras fontes de conhecimento para se aprofundar ainda mais nesse universo fascinante. De forma geral, a planta baixa é uma representação gráfica essencial na arquitetura, fornecendo informações detalhadas sobre a distribuição espacial de um ambiente ou edifício. É um documento fundamental para a concepção, planejamento e execução de projetos arquitetônicos, permitindo uma visualização clara e precisa do espaço antes de sua construção.
